Tensiómetro SITA Clean line STpara procesos

SITA Clean Line ST

Monitoreo de Tensión Superficial del Proceso

Medición de tensión superficial en linea. El tensiómetro de procesos SITA clean line ST, continua y automáticamente mide la tensión superficial de los fluídos del proceso en la industria de limpieza de partes, tecnologia de superficies, semiconductores e industria fotovoltáica, así como en la industria química.
El parámetro de tensión superficial así como la concentración de los agentes activos de superficies, como los surfactantes, agentes humectantes y solventes, son medidos y documentados en-línea. Conectado al control de planta, el sistema de medición SITA clean line ST lleva a cabo una dosificación automática de agentes activos de acuerdo con el consumo.

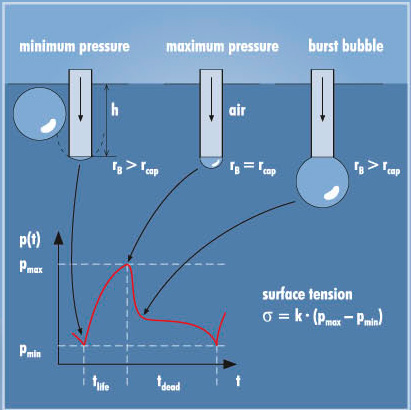

Principio de Medición

Así como todos los Tensiómetros SITA, el dispositivo de medición SITA clean site ST se basa en el método de presión de burbuja para medir la tensión superficial dinámica en los líquidos. Para este propósito, una ráfaga de aire se introduce en el líquido de muestra a través de un capilar, el cua está específicamente desarrollado para el uso en procesos.

La burbuja que se forma al final del capilar continuamente expande su área de superficie. Cuando el radio de la burbuja alcanza su mínimo, la presión de la burbuja aumenta hasta alcanzar un valor máxima. La tensión superficial entonces se calcula al determinar la diferencia entre los valores de presión máxima y mínima.

Aplicación

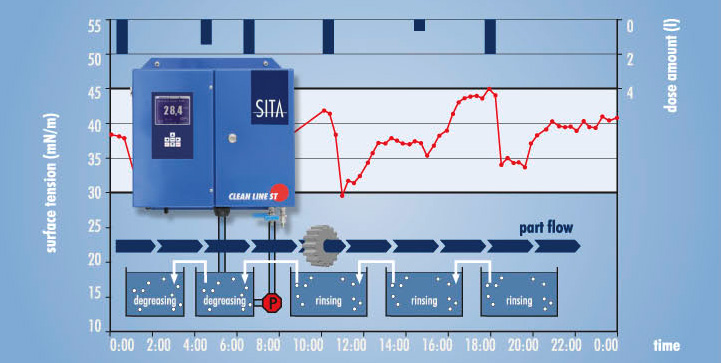

Monitoreo contínuo y dosificación de acuerdo al consumo:
■ Agente de limpieza de surfactante compuesto en baños de limpieza de partes
■ Concenctración-IPA enbaños de texturización para obleas de silicio en la industria fotovoltaica
■ Concentración de agente humectante para soluciones de revelado en los procesos de litografía de la industria de semiconductores

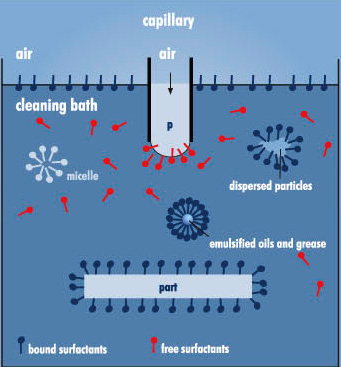

Medición de Surfactantes Activos

La concentración de surfactantes libres que influyen en la potencia de limpieza, determinan el valor del parámetro de tensión superficial.

De esta manera, los tensiómetros de presión de burbuja son usados en el monitoreo de procesos. Las burbujas de aire son producidas en un líquido muestra con un capliar, en el cual los surfactantes libres se unen entre sí mismos y reducen la presión necesaria para la formación de la burbuja. La correlación de la presión de burbuja, la tensión sueperficial y la concentración de surfactantes, hace posible monitorear el consumo de surfactantes.

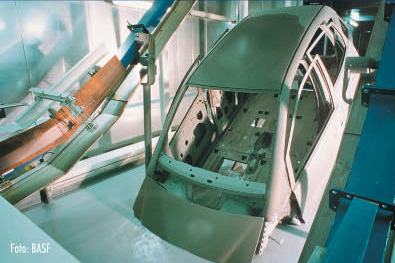

La reducción de costos es posible a través del uso del SITA clean line ST en las plantas de limpieza para el tratmiento de superficies de automóviles así como en piezas de precisión para motores y bombas con uso optimizado de agua, limpiador; así como de energía cuando la calidad de limpieza es estable.

Datos Técnicos

Tensión Superficial

Rango de Medición

10...100 mN/m (dyn/cm)

Resolución

0,1mN/m (dyn/cm)

Tiempo de Vida de Burbuja

Rango de Control

15...15.000 ms

Resolución

10 ms

Temperatura de Muestra

Rango de Medición

0...80ºC

Resolución

0,1 K

Materiales Tangentes Líquidos

Tipo contenedor Metálico

Acero inoxidable (V2A y V4A), PTFE, FKM (viton), PEEK, PU, PA

Tipo contenedor Vidrio

Acero inoxidable (1.4401, 1.4408, 1.4571), vidrio borosilicio, PTFE, FKM (viton), PEEK

Sistema de solución Específica de Proceso

El sistema de medición SITA clean line ST puede ser ajustado a las tareas de inspección únicas de cada cliente.

En conjunto con una PC industrial o un SPS con touch panel, la unidad central de control del SITA clean line CC permite realizar sistemas de soluciones específicas de proceso. El software personalizado controla la inspección de limpieza, guarda y visualiza los datos medidos y los comunica a los controles de proceso.

■ Componente de plata para el monitoreo de proceso contínuo
■ Función completamente automatizada, incluyendo limpieza y calibración
■ Ahorra químicos a través de la dosificación automática de acuerdo al consumo: incrementa la protección ambiental y reduce costos
