Optimap3 PSD Análisis Superficial Avanzado

El Optimap3 de Rhopoint es la solución portátil definitiva para el análisis superficial de todo tipo de acabados, desde mate hasta espejo. Con él, es posible detectar y caracterizar defectos, ondulación, piel de naranja, burbujas, manchas y otros problemas superficiales de manera rápida y objetiva, superando métodos tradicionales lentos y subjetivos.

Su combinación de medición rápida, precisión y visualización 3D lo convierte en un instrumento esencial para la industria automotriz, náutica, muebles, plásticos, recubrimientos y pantallas electrónicas.

Principales Características del Optimap3

Medición de Superficies

• Área de medición grande: 65 x 54 mm.
• Resolución lateral: <37 µm, detecta defectos invisibles al ojo humano.
• Tiempo de medición: <10 segundos.
• Captura topografía y textura detallada.

¿Qué puede medir este equipo?

• Piel de naranja.
• Ondulación y textura.
• DOI (Distinción de Imagen).
• Rociado excesivo.
• Ampollas y burbujas.
• Surcos, abolladuras y manchas de agua.

Tecnología y Funcionalidades

• Medición sin contacto incluso sobre pintura húmeda.
• Visualización 3D y vista transversal en pantalla.
• Mapas de altitud, curvatura y perfiles de superficie.
• Procesador Intel i7, memoria de 256 GB, batería recargable de 12,000 mAh.
• Pantalla táctil de 10,1" para manejo intuitivo.
• Compatible con escalas de apariencia TAMS y Wavescale.
• Resultados exportables a CSV, base de datos o tarjeta SD.

Su gran área de medición (65 x 54 mm) y velocidad de operación (menos de 10 segundos) proporciona una medición rápida con resultados que son más representativos que los obtenidos con perfilómetros u otros instrumentos de escaneo óptico y se pueden informar en unidades SI rastreables u otras unidades específicas de la industria.

Con una resolución lateral de <37um, Optimap3 tiene el poder de capturar defectos superficiales que son invisibles para el ojo humano.

Vista de superficie 3D	Ampliar	Vista transversal (en cualquier punto de la superficie)
Ver superficie por debajo	Girar superficie	Ampliar las características de la superficie

Beneficios de Usar Optimap3

• Rápido, confiable y portátil para laboratorio o inspección in situ.
• Datos objetivos y trazables que mejoran el control de calidad.
• Mapas 3D instantáneos de textura y defectos.
• Parámetros fáciles de interpretar, correlacionados con la percepción humana.
• Compatible con sistemas SPC para integración en producción.
• Visualización en pantalla de defectos y análisis fuera de línea.

¿Cómo Mide y Analiza Superficies el Optimap3?

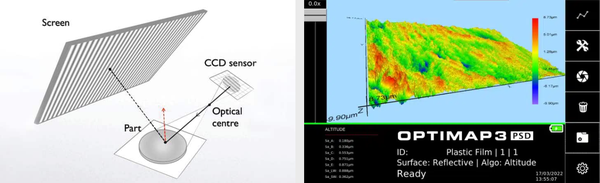

El Optimap3 de Rhopoint utiliza tecnología avanzada de Phase Measurement Deflectometry (PMD) para mapear la topografía de cualquier superficie de manera rápida y precisa. Gracias a su pantalla táctil intuitiva, el operador puede configurar, visualizar y analizar los resultados con un solo toque.

Principios de Medición

• PMD (Deflectometría de Fase): utiliza patrones de franjas proyectadas sobre la superficie y analiza la deformación de la luz reflejada para crear mapas detallados de textura y defectos.
• Enfoque dual: combina imágenes reflejadas y de superficie para adaptarse a acabados desde ultra mate hasta espejo.
• Modos de medición:
  • Reflexivo: para superficies brillantes.
  • Opaco: para superficies mate o semimate.

¿En qué aplicaciones industriales se puede utilizar?

Automotriz	Náutica	Plásticos y Composites	Muebles	Pantallas y Electrónica	Pinturas y Recubrimientos
Evaluación de sustratos, acero, aluminio, plásticos, e-coat, primer, clearcoat y vinilos.	Control de calidad de recubrimientos en embarcaciones y yates.	Inspección de piezas moldeadas, primer y acabado final.	Evaluación de superficies lacadas y pintadas.	Películas plásticas y superficies reflectivas.	Medición de pinturas húmedas y acabados secos.

Especificaciones

• Medición:
  • Compatibilidad: Optimap1, 2 y 3, TAMS, RoboTAMS.
  • Campo de visión: 65 x 54mm.
  • Enfoque de la medición: Enfoque dual - Imágenes de destino y Surfac.
  • Resolución espacial: 37 um/píxel.
  • Técnicas de medición: Medición de fase Deflectometría/Función de transferencia óptica/Análisis de deformación lineal/Imágenes de superficie.
  • Tiempo de medición: 10 segundos.
  • Resultados topográficos: Mapa de curvatura/Mapa de altitud.
  • Opciones de filtrado: Filtrado de banda Wavescan/ISO GPS definible por el usuario/Paso alto, paso bajo, paso banda.
  • Análisis del perfil: Sí.
  • Parámetros de medición: K, Ka, Kb, Kc, Kd, Ke, KLW, KSW, T, Ta, Tb, Tc, Td, Te, TLW, TSW, Q, H, S, W, D, C, RaX, RaY, Sa, Rsm.
• Hardware:
  • Procesador: Intel i7 Gen 5.
  • Memoria: 256 GB.
  • Batería: Ion de litio recargable 12000mAh.
  • Uso típico/Carga: 3 - 4 horas / carga.
  • Cámara: 3,2 MP - enfoque dual.
  • Datos de salida: Mapas/CSV/Base de datos de resultados.
  • Transferencia de datos/velocidad: Tarjeta SD - 12.5 MBs.
  • Mostrar: 10,1 Táctil capacitiva 1280 x 800.
  • Dimensiones: 233 mm (alto) x 314 mm (alto) x 235 mm (fondo).
  • Opciones de transporte: Anclajes de arnés de 6 puntos.
  • Fijación: Base de medición extraíble.
  • Extra opcional: Base de medición de pintura húmeda/Plantillas y dispositivos personalizables.
  • Peso: 3.5kg
• Interfaz:
  • Interfaz HMI: Optimap 3 GUI- 10 puntos táctiles.
  • Integración SPC: Sí.
  • Conectividad: LAN USB.

Preguntas Frecuentes (FAQ)

¿Puede medir pintura húmeda?
Sí, gracias a su tecnología sin contacto, Optimap3 es el único que puede evaluar piel de naranja y defectos sobre pintura fresca.
