Rhopoint TAMS 3: medidor avanzado de apariencia superficial
El Rhopoint TAMS 3 es un medidor avanzado de apariencia superficial que permite evaluar de forma objetiva la calidad visual de superficies pintadas. Combina topografía óptica, parámetros perceptivos y métricas tradicionales como brillo, DOI e ISO 25178 para controlar todo el proceso de pintura, desde la materia prima hasta el acabado final.

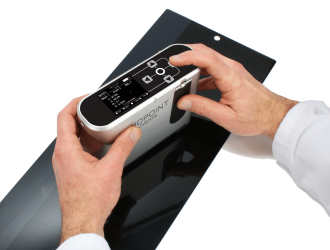

El Rhopoint TAMS 3 es un medidor avanzado de apariencia superficial diseñado para evaluar de forma objetiva la calidad visual de superficies pintadas. Combina topografía óptica de alta resolución, parámetros tradicionales como el brillo a 20° y el DOI (Distinctness of Image), junto con nuevas métricas basadas en la percepción visual humana.
A diferencia de los instrumentos convencionales, el Rhopoint TAMS 3 permite controlar la apariencia durante todas las fases del proceso de pintura, desde la materia prima y el tratamiento superficial hasta el acabado final (clear coat). Esto ayuda a detectar desviaciones antes de que se conviertan en defectos visibles, reduciendo retrabajos, rechazos y costes de producción.
¿Por qué elegir el Rhopoint TAMS 3?
El Rhopoint TAMS 3 ha sido desarrollado para responder a uno de los mayores retos del control de calidad: evaluar la apariencia superficial de forma objetiva y repetible, independientemente del operador o del color de la superficie.
Principales ventajas
- Control completo del proceso de pintura, desde el sustrato hasta el acabado final.
- Medición basada en la percepción visual, alineando los resultados instrumentales con lo que realmente aprecia el ojo humano.
- Alta resolución topográfica, capaz de identificar defectos superficiales con precisión submicrométrica.
- Compatibilidad con parámetros tradicionales, como Brillo 20°, DOI, Long Wave (LW), Short Wave (SW) y rugosidad óptica ISO 25178.
- Equipo portátil, ideal para laboratorio, producción o auditorías de calidad.
- Software avanzado Rhopoint Appearance Elements para análisis, mapas topográficos y generación de informes.
Control completo del proceso de pintura
Uno de los aspectos que diferencia al Rhopoint TAMS 3 es su capacidad para controlar la apariencia durante todas las etapas del proceso de fabricación. En lugar de limitarse al acabado final, permite analizar cómo evoluciona la superficie desde el inicio del proceso.
| Etapa del proceso | Aplicación del Rhopoint TAMS 3 |
|---|---|
| Materia prima | Evaluación de rugosidad y textura inicial |
| Sustrato | Control de la calidad superficial |
| E-coat | Análisis de ondulación y uniformidad |
| Primer | Evaluación de rugosidad óptica y waviness |
| Base Coat | Control de textura y apariencia |
| Clear Coat | Evaluación completa del acabado final |
¿Qué mide exactamente el Rhopoint TAMS 3?
El Rhopoint TAMS 3 combina parámetros tradicionales de apariencia con nuevas métricas desarrolladas para representar cómo percibe realmente una persona la calidad de una superficie.
| Parámetro | ¿Qué mide? | Beneficio para el usuario |
|---|---|---|
| Quality (Q) |
Índice global de calidad visual (0-100) |
Permite comparar rápidamente el nivel de acabado entre piezas o lotes. |
| Harmony (H) | Uniformidad visual entre paneles | Detecta diferencias de apariencia que pueden afectar a la percepción de calidad. |
| Contrast (C) | Influencia del color sobre la percepción superficial | Facilita la comparación entre colores claros, oscuros o metalizados. |
| Sharpness (S) | Nitidez de los reflejos | Relacionado con la percepción de un acabado de alta calidad. |
| Waviness (W) | Intensidad de las ondulaciones superficiales | Ayuda a cuantificar el efecto de piel de naranja. |
| Dimension (D) | Tamaño aparente de la textura | Permite optimizar la estructura superficial del recubrimiento. |
| Gloss 20° | Brillo especular | Mantiene la compatibilidad con especificaciones tradicionales. |
| DOI | Distinctness of Image | Evalúa la claridad de la imagen reflejada. |
| LW / SW | Ondulaciones de larga y corta longitud de onda | Facilita la continuidad con métodos ya implantados. |
| ISO 25178 (Sa, Ra...) | Rugosidad óptica tridimensional | Relaciona el estado físico de la superficie con su apariencia visual. |
Mucho más que un brillómetro
Aunque incorpora parámetros tradicionales ampliamente utilizados por la industria, el Rhopoint TAMS 3 va mucho más allá de un brillómetro convencional. Su tecnología integra:
- Topografía óptica de alta resolución, para caracterizar la geometría superficial.
- Mapas topográficos 2D y 3D, que permiten visualizar defectos y analizar su distribución.
- Parámetros perceptivos, diseñados para correlacionar los resultados instrumentales con la percepción visual humana.
- Rugosidad óptica según ISO 25178, facilitando la relación entre el estado físico de la superficie y su apariencia final.
Además de obtener valores numéricos, el usuario puede visualizar defectos como:
- Piel de naranja (Orange Peel).
- Ondulaciones (Waviness).
- Inclusiones.
- Cráteres.
- Pinholes.
- Variaciones locales de textura.
Esto facilita la identificación de la causa raíz de un defecto y permite actuar de forma más rápida sobre el proceso de fabricación.

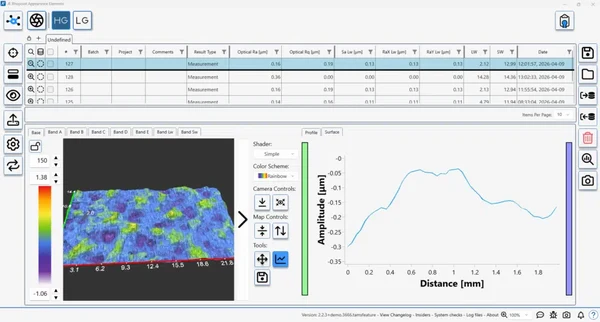

Rhopoint Appearance Elements: convierte los datos en información útil

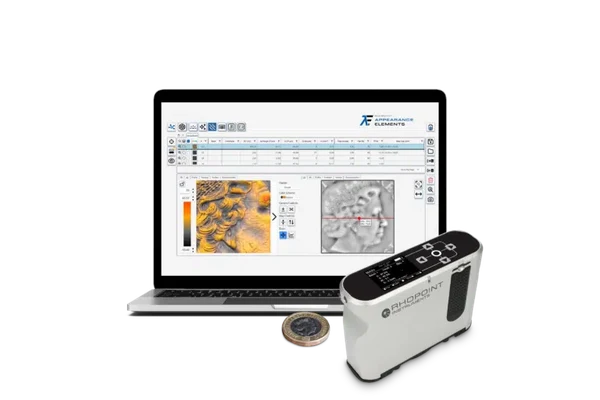

El software Rhopoint Appearance Elements ha sido desarrollado para trabajar conjuntamente con el Rhopoint TAMS 3, proporcionando un entorno completo de análisis, gestión de datos y elaboración de informes.
Cada medición almacena automáticamente:
- Valores numéricos de apariencia.
- Mapas topográficos 2D y 3D.
- Imágenes de la superficie.
- Parámetros de rugosidad óptica.
- Información del lote y de la muestra.
Esto permite comparar resultados entre diferentes piezas, analizar tendencias, identificar desviaciones y generar informes totalmente trazables para auditorías o control interno.
Principales funcionalidades
- Visualización de mapas topográficos en 2D y 3D.
- Comparación entre muestras, lotes o procesos.
- Estadísticas y análisis de tendencias.
- Organización por proyectos y lotes de producción.
- Exportación de informes completos.
- Integración con sistemas de gestión de calidad.
Rhopoint TAMS 2 vs Rhopoint TAMS 3
El Rhopoint TAMS 3 no representa una simple actualización del modelo anterior. Incorpora nuevas capacidades que amplían significativamente el control de la apariencia superficial y simplifican el trabajo del usuario.
| Característica | Rhopoint TAMS 2 | Rhopoint TAMS 3 |
|---|---|---|
| Medición High Gloss | ✔ | ✔ |
| Medición Low Gloss | Dos versiones independientes | ✔ Integrado en un único equipo |
| Parámetros Quality y Harmony | ✔ | ✔ Mejorados |
| Brillo 20° | ✖ | ✔ |
| DOI | ✖ | ✔ |
| Long Wave (LW) y Short Wave (SW) | ✖ | ✔ |
| Rugosidad óptica ISO 25178 | Solo versión Low Gloss | ✔ Integrado |
| Mapas topográficos 2D y 3D | ✔ | ✔ Mayor capacidad de análisis |
| Software Appearance Elements | Básico | ✔ Nuevo entorno de análisis |
| Equipo único para todo el proceso | ✖ | ✔ |
RoboTAMS: medición automatizada en línea
Para aplicaciones de producción automatizada, Rhopoint dispone de RoboTAMS, una versión diseñada para integrarse en células robotizadas de inspección. Instalado sobre un robot industrial, RoboTAMS puede realizar múltiples mediciones de forma totalmente automática sobre carrocerías, paneles o componentes pintados.
Principales ventajas
- Medición sin contacto.
- Tiempo de captura inferior a 2 segundos.
- Inspección automática de múltiples puntos.
- Integración mediante SDK con sistemas de producción.
- Compatible con líneas de fabricación automatizadas.
Esta solución resulta especialmente interesante para fabricantes que desean implantar sistemas de inspección de apariencia en línea y obtener una monitorización continua del proceso.
Sectores y aplicaciones
El Rhopoint TAMS 3 ha sido desarrollado para cualquier industria donde la apariencia superficial sea un parámetro crítico de calidad.
- Automoción: Control de carrocerías, piezas exteriores, componentes pintados y acabado final.
- Transporte ferroviario y movilidad: Evaluación de acabados en componentes metálicos y paneles de gran tamaño.
- Industria del recubrimiento: Desarrollo de pinturas, barnices y nuevos sistemas de acabado.
- Fabricantes de pinturas: Comparación de formulaciones y validación de nuevos productos.
- Laboratorios de I+D: Desarrollo de procesos y optimización de acabados superficiales.
- Centros tecnológicos y universidades: Investigación sobre textura, rugosidad y percepción visual.
Preguntas frecuentes (FAQ)
¿Qué diferencia al Rhopoint TAMS 3 de un brillómetro convencional?
Mientras que un brillómetro únicamente mide el brillo, el Rhopoint TAMS 3 analiza también textura, ondulaciones, nitidez de los reflejos, uniformidad entre paneles y rugosidad óptica, proporcionando una evaluación mucho más completa de la apariencia superficial.
¿Qué ventajas aportan los parámetros Quality y Harmony?
Quality resume la calidad visual global de una superficie en un único índice, mientras que Harmony evalúa la uniformidad visual entre diferentes paneles, facilitando el control de calidad y la comparación entre piezas.
¿Es compatible con normas de rugosidad superficial?
Sí. El Rhopoint TAMS 3 incorpora medición de rugosidad óptica basada en parámetros de la norma ISO 25178, además de valores tradicionales como Gloss 20° y DOI.
