Resiliencia por rebote para foam

Modos de ensayo

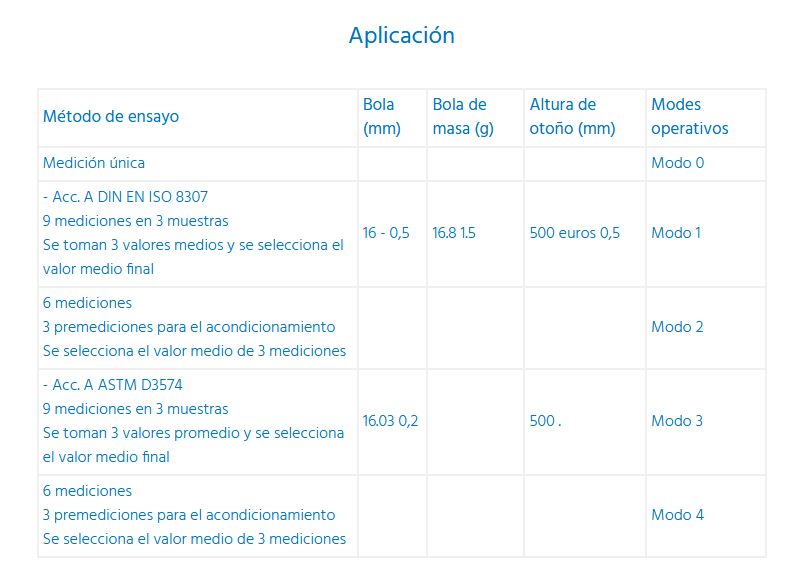

El dispositivo permite realizar distintos ensayos según normas internacionales:

Modo 0: Medición individual

El modo 0 permite realizar una medición individual de la resiliencia por rebote en foam o espuma de manera sencilla y precisa. Sigue estos pasos:

1. Preparación del dispositivo: Desconecta la unidad electrónica y coloca el interruptor codificado en la posición 0 utilizando un destornillador.
2. Ajuste del tubo de caída: Afloja el tornillo de apriete del soporte de fijación para elevar el tubo de bajada, dejando un espacio adecuado entre el tubo y la muestra colocada sobre la mesa de apoyo.
3. Posicionamiento del tubo: Empuja el tubo cuidadosamente hacia abajo hasta que el pie toque la muestra y aprieta el tornillo de sujeción para fijarlo en su lugar.
4. Colocación de la bola de impacto: Gira la rueda moleteada hacia la izquierda hasta detenerla, coloca la bola magnética de acero sobre la placa de soporte con ayuda del soporte magnético y gira la rueda moleteada hacia la derecha hasta que se detenga.
5. Liberación y caída de la bola: Suelta la bola para que caiga sobre la muestra y, tras el impacto, retírala con el soporte magnético.
6. Registro de datos: El valor medido se transmite automáticamente a través de la interfaz al ordenador para su registro y análisis.

Modo 1: Ensayo según DIN EN ISO 8307

Este modo permite obtener un valor medio de resiliencia por rebote para foam o espuma siguiendo la norma DIN EN ISO 8307.

Pasos resumidos:

1. Realiza 3 mediciones en 3 muestras; calcula la mediana de cada serie y luego la mediana final de los 3 valores.
2. Coloca el interruptor codificado en posición 1 y desconecta la unidad electrónica.
3. Mide 3 lecturas en cada muestra; la pantalla muestra primero el valor mediano de cada serie y luego el valor mediano final.
4. Los datos se transmiten automáticamente al ordenador para registro y análisis.

Modo 2: Ensayo con mediciones previas (Valor medio)

Este modo permite obtener un valor medio de resiliencia por rebote para foam o espuma con preacondicionamiento de la muestra.

Pasos resumidos:

1. Coloca el interruptor codificado en posición 2 y desconecta la unidad electrónica.
2. Realiza 3 mediciones de preacondicionamiento, repitiéndolas dos veces.
3. Tras el preacondicionamiento, mide 3 valores en 3 muestras y calcula el valor mediano final.
4. Los resultados se transmiten automáticamente al ordenador.

Modo 3: Ensayo según ASTM D 3574 (Valor medio)

Este modo permite medir la resiliencia por rebote para foam o espuma siguiendo la norma ASTM D 3574.

Pasos resumidos:

1. Coloca el interruptor codificado en posición 3 y desconecta la unidad electrónica.
2. Realiza 3 mediciones en 3 muestras según la norma.
3. Calcula el valor medio de cada serie y luego el valor medio final de las 3 series.
4. Los resultados se transmiten automáticamente al ordenador.

Modo 4: Ensayo con mediciones previas (Valor medio)

Este modo permite medir la resiliencia por rebote para foam o espuma con preacondicionamiento de las muestras.

Pasos resumidos:

1. Coloca el interruptor codificado en posición 4 y desconecta la unidad electrónica.
2. Realiza 3 mediciones de preacondicionamiento, repetidas dos veces.
3. Después, mide 3 valores medios en 3 muestras y calcula el valor medio final.
4. Los resultados se transmiten automáticamente al ordenador.

Aplicaciones

• Colchones y almohadas: Evalúa la comodidad y la firmeza del usuario final.
• Embalajes de espuma: Determina la absorción de impactos durante transporte.
• Calzado deportivo y casual: Optimiza la comodidad y durabilidad de suelas y plantillas.

El equipo es ideal para laboratorios de control de calidad, I+D y producción industrial de materiales de espuma.

Ventajas clave

• Mediciones precisas y repetibles gracias al sistema electrónico y sensores.
• Soporte magnético que mantiene la bola en posición hasta iniciar la prueba.
• Pantalla LCD doble muestra el valor individual y la media de varias mediciones.
• Compatible con normas DIN EN ISO 8307 y ASTM D 3574.
• Software opcional Hard Test para Windows para registro y análisis de datos.

Certificado de calibración

• Certificado rebote de bola de 500 mm o 460 mm.

Datos técnicos

• Rango de medición: 0–100 %
• Dimensiones pista: 200 x 250 x 600 mm.
• Dimensiones unidad: 200 x 171 x 90 mm.
• Salida de datos: RS 232.
• Peso: 9 kg.
• Altura de caída: 500 mm (EKF500) / 460 mm (EKF460).
• Alimentación: INPUT: 100-240VAC 50/60Hz, OUTPUT: 3.3VDC

Preguntas frecuentes (FAQ)

¿Qué es la resiliencia por rebote para foam o espuma?
Es la capacidad de un material de espuma de recuperar su forma tras un impacto, medida mediante la altura de rebote de una bola estandarizada.

¿Qué altura de caída debo usar, 500 mm o 460 mm?
Depende de la norma que vayas a cumplir y del tipo de ensayo: 500 mm para pruebas más exigentes o 460 mm para muestras más delgadas.

¿Se puede usar para todos los tipos de espuma?
Sí, es compatible con espuma de poliuretano, memory foam, y otros materiales similares.

¿Para qué industrias es útil este medidor?
Colchonería, calzado, embalajes de protección, laboratorios de control de calidad e I+D.

¿Es posible registrar y analizar los datos automáticamente?
Sí, mediante la interfaz RS 232 y el software Hard Test para Windows.
