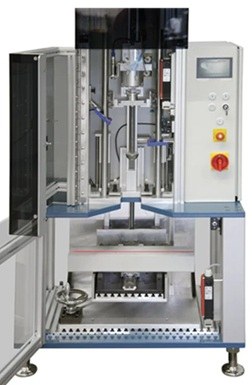

Impactómetro IIT 180

El impactómetro IIT 180 de Coesfeld es una torre de caída modular diseñada para ensayos de perforación e impacto de hasta 180 julios según normas ASTM e ISO. Permite realizar pruebas de caída de dardo, impacto dinámico y resistencia a perforación con alta precisión y opciones de automatización.

El impactómetro IIT 180 es una torre de caída diseñada para realizar ensayos de perforación, impacto y resistencia mecánica sobre plásticos, perfiles y materiales técnicos. Gracias a su diseño modular y a su sistema automático de altura y liberación de caída, el equipo permite realizar ensayos rápidos, precisos y altamente configurables según diferentes normas internacionales. Además, el sistema está preparado para aplicaciones de laboratorio, control de calidad e investigación donde se requiere medir el comportamiento de materiales frente a impactos dinámicos y perforación.

¿Qué es un impactómetro?

Un impactómetro es un equipo utilizado para analizar la resistencia de un material frente a impactos, perforaciones o caída de masas. Durante el ensayo, una masa o dardo impacta sobre la muestra y el sistema mide parámetros como:

• Energía absorbida.
• Resistencia a perforación.
• Velocidad de impacto.
• Comportamiento dinámico del material.

Este tipo de ensayos se utiliza habitualmente en:

• Plásticos.
• Films.
• Perfiles.
• Tuberías.
• Materiales técnicos.
• Componentes industriales.

Impactómetro para múltiples aplicaciones

El impactómetro IIT 180 incorpora una estructura modular diseñada para adaptarse a diferentes configuraciones de ensayo:

• La torre dispone de recorrido automático de altura y liberación automática del dardo para mejorar la repetibilidad y acelerar el proceso de ensayo.
• Diseño modular adaptable: El sistema puede ampliarse según las necesidades de aplicación incorporando:
  • Fijación automática de muestras.
  • Sistema antirebote.
  • Medición de velocidad.
  • Medición dinámica de fuerza.
  • Guías para caída de dardos.

Esto permite adaptar el impactómetro a diferentes métodos de ensayo y niveles de automatización.

• Equipo diseñado para agilizar los ciclos de ensayo y reducir tiempos operativos en laboratorio.

Tipos de ensayos de impacto y perforación

El impactómetro IIT 180 de Coesfeld puede utilizarse en múltiples aplicaciones de impacto dinámico y perforación.

1) Ensayos de caída de dardo

Compatible con ensayos semiautomáticos de caída de dardo según:

• ISO 7765-1
• ASTM D1709

Gracias al sistema guiado de dardos, el ensayo se realiza con mayor precisión y repetibilidad.

2) Ensayos de perforación y resistencia al impacto

El sistema permite analizar:

• Resistencia a perforación
• Comportamiento frente a impacto
• Rotura dinámica
• Absorción de energía
• Resistencia de perfiles y componentes

3) Ensayos sobre perfiles y tubos

Disponible configuración con soporte regulable en altura para ensayos según DIN EN 477.

Espacio de ensayo flexible y configurable

El impactómetro puede montarse sobre diferentes bases para adaptarse a distintas geometrías y aplicaciones de ensayo.

• Placa base con ranuras en T: La configuración estándar incorpora una base con ranuras en T que facilita la integración de accesorios y sistemas de fijación.
• Soporte ajustable en altura: El soporte regulable permite adaptar rápidamente la posición de ensayo según el tipo de muestra o normativa.
• Máxima flexibilidad de configuración: El diseño abierto del espacio de ensayo facilita trabajar con:
  • Films.
  • Láminas.
  • Tubos.
  • Perfiles.
  • Componentes técnicos.
  • Probetas especiales.

Control táctil y gestión del ensayo

• El sistema incorpora control mediante pantalla táctil para una gestión rápida e intuitiva del equipo.
• Configuración rápida de parámetros que permite ajustar:
  • Altura de caída.
  • Velocidad de impacto.
  • Tipo de ensayo.
  • Configuración de sensores.
  • Secuencias de medición.
• Preparado para automatización.

¿Con qué normas es compatible?

El impactómetro IIT 180 de Coesfeld es compatible con múltiples normas internacionales:

• ASTM D1709
• ASTM D4272
• DIN 53373
• DIN 65561
• DIN EN 1411
• DIN EN 6038
• DIN EN 744
• DIN EN ISO 3127
• DIN EN ISO 6603-1
• DIN EN ISO 6603-2
• DIN EN ISO 7765-1
• DIN EN ISO 7765-2
• DIN ISO 18352
• JIS K7124-1
• GB/T 9639.1
• DIN EN 477

Datos técnicos principales

Preguntas frecuentes sobre el impactómetro IIT 180 (FAQ)

¿Qué ventajas ofrece el diseño modular?

Permite adaptar el equipo a nuevas aplicaciones sin sustituir toda la instalación.

¿Qué altura de caída puede alcanzar la torre?

La altura máxima de caída es de hasta 2000 mm.

¿Qué ensayos puede realizar el impactómetro IIT 180 de Coesfeld?

Puede realizar:

• Ensayos de caída de dardo.
• Ensayos de perforación.
• Ensayos de impacto dinámico.
• Ensayos sobre perfiles y tubos.
