Péndulo de impacto PIT 25/50

Los péndulos de impacto PIT 25/50 de Coesfeld permiten realizar ensayos Charpy, Izod, Dynstat y tracción por impacto según normas ASTM e ISO con energías de hasta 50 J. Incorporan control por PC, alta precisión angular y opciones de automatización para laboratorios y control de calidad.

Los péndulos de impacto PIT 25/50 son equipos de ensayo diseñados para realizar pruebas de impacto sobre plásticos y materiales técnicos según normas ASTM e ISO. Estos sistemas permiten cubrir todo el espectro de ensayos de impacto en laboratorio, incluyendo Charpy, Izod, Dynstat y tracción por impacto, con energías de hasta 50 julios. Gracias a su diseño modular, su control digital y sus opciones de automatización, los péndulos de impacto PIT ofrecen una solución precisa, flexible y preparada para aplicaciones de control de calidad, I+D e industria.

¿Qué son los péndulos de impacto?

Los péndulos de impacto son equipos utilizados para evaluar la resistencia de un material frente a impactos bruscos y cargas dinámicas. Durante el ensayo, el péndulo golpea la probeta y el sistema mide la energía absorbida durante la rotura.

Este tipo de ensayos se utiliza para:

• Caracterización de materiales.
• Control de calidad.
• Comparación de materiales.
• Ensayos ASTM e ISO.
• Investigación y desarrollo.

Los resultados ayudan a analizar el comportamiento mecánico de plásticos, composites y materiales técnicos frente a impactos.

¿Qué tipo de ensayos de impacto son compatibles?

Los péndulos de impacto PIT 25/50 de Coesfeld están preparados para realizar distintos tipos de ensayo según las necesidades del laboratorio.

• Ensayo Charpy: Ensayo utilizado para medir la energía absorbida por una probeta apoyada horizontalmente durante el impacto.
• Ensayo Izod: Método de ensayo donde la probeta se fija verticalmente para analizar la resistencia al impacto.
• Ensayo Dynstat: Aplicación orientada a determinados materiales y geometrías específicas de ensayo dinámico.
• Ensayo de tracción por impacto: Permite analizar el comportamiento del material frente a cargas de tracción aplicadas de forma instantánea.

Alta precisión y control digital del ensayo

Los péndulos de impacto PIT están diseñados para ofrecer máxima precisión y repetibilidad en cada medición.

• Energía de impacto de hasta 50 J: El sistema permite trabajar con energías desde 0,5 hasta 50 julios para adaptarse a distintos materiales y configuraciones de ensayo.
• Velocidad de impacto ajustable: La velocidad puede configurarse de forma continua entre 0 y 3,8 m/s, permitiendo adaptar el ensayo a diferentes normas y aplicaciones.
• Alta resolución angular: La resolución angular de 0,0225° permite obtener mediciones precisas y altamente repetibles.
• Identificación automática del péndulo: El sistema puede incorporar reconocimiento automático del péndulo para agilizar la configuración del ensayo y reducir errores operativos.

Funcionamiento seguro y preparado para laboratorio

Estos péndulos incorporan diferentes sistemas orientados a mejorar la seguridad y facilitar el trabajo diario en laboratorio.

• Freno eléctrico integrado: Incorpora freno eléctrico para aumentar la seguridad operativa y eliminar la necesidad de aire comprimido.
• Ajuste libre del ángulo de inicio: El ángulo de liberación del péndulo puede ajustarse libremente para adaptar el ensayo a diferentes configuraciones y normas.
• Protección conforme CE: Disponible con protección parcial o total conforme a normativa CE para garantizar seguridad durante el ensayo.
• Retorno motorizado opcional: El retorno automático del péndulo reduce tiempos de trabajo y mejora la productividad en ensayos repetitivos.

Configuración flexible para distintos ensayos

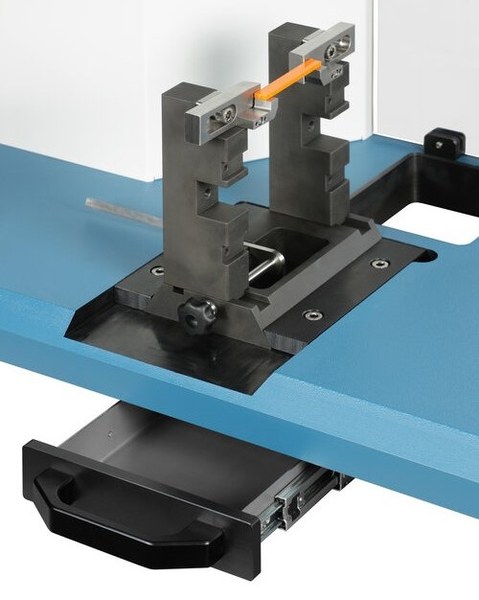

La sólida placa base incorpora un sistema de inserción rápida para intercambiar fácilmente los diferentes soportes de ensayo.

• Cambio rápido de configuraciones: Los soportes Charpy, Izod y tracción por impacto pueden intercambiarse de forma rápida y precisa sin ajustes complejos.
• Eliminación rápida de residuos de probetas: La base incorpora aberturas y cajón integrado para retirar fácilmente restos de muestras tras el ensayo.

Esto mejora la ergonomía y agiliza el trabajo en series continuas de medición.

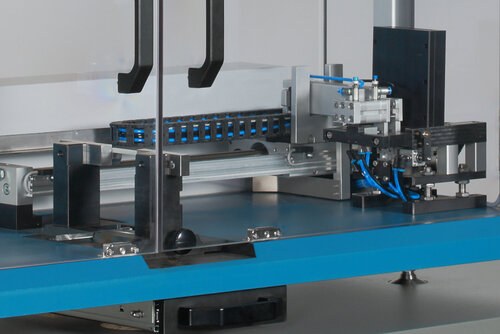

Alimentador automático de muestras opcional

Para ensayos Charpy e Izod, los péndulos de impacto PIT pueden integrar un alimentador automático de muestras dentro de la estructura del equipo.

• Automatización de series de ensayo: El sistema permite realizar series automáticas de hasta 20 ensayos consecutivos.
• Alimentación desde cargador aislado térmicamente: Las probetas se suministran automáticamente desde un depósito aislado por temperatura para mantener condiciones estables durante el ensayo.
• Compatibilidad con trabajo manual: El acceso manual al área de ensayo permanece disponible incluso utilizando el alimentador automático.

Software y gestión de resultados

Los péndulos de impacto PIT 25/50 se controlan de serie mediante PC.

• Control digital del ensayo: El sistema permite:
  • Liberar el péndulo.
  • Frenar el péndulo.
  • Ejecutar secuencias de ensayo.
  • Gestionar series de medición.
• Visualización inmediata de resultados: La energía absorbida y los resultados relevantes se muestran y almacenan automáticamente tras cada ensayo.
• Exportación completa de datos: Los resultados pueden utilizarse en informes terminados o exportarse como datos brutos para análisis avanzados.
• Panel táctil opcional: Disponible panel táctil a color para supervisión rápida del proceso de ensayo.

¿Qué normas son compatibles con el péndulo de impacto PIT 25/50?

Los péndulos son compatibles con múltiples estándares internacionales:

• ASTM D256
• ASTM D6110
• ASTM D4812
• DIN EN ISO 179-1
• DIN EN ISO 180
• DIN EN ISO 8256
• DIN 53435

Datos técnicos principales

• Energía de impacto: 0,5 – 50 J.
• Velocidad de impacto: 0 – 3,8 m/s.
• Resolución angular: 0,0225°
• Identificación del péndulo: Disponible.
• Panel táctil a color: Disponible.
• Retorno motorizado: Opcional.
• Dimensiones: 1.070 × 431 × 1.078 mm
• Peso: 350 kg.
• Alimentación eléctrica: 230 V / 50–60 Hz

Preguntas frecuentes sobre los péndulos de impacto PIT (FAQ)

¿Qué diferencia hay entre Charpy e Izod?

La principal diferencia es la posición y sujeción de la probeta durante el ensayo.

¿Qué materiales pueden ensayarse con estos equipos?

Principalmente:

• Plásticos.
• Elastómeros.
• Composites.
• Materiales técnicos.

¿Los péndulos de impacto PIT permiten automatizar ensayos?

Sí. Opcionalmente pueden incorporar retorno automático del péndulo y alimentador automático de muestras.

¿Los soportes de ensayo son intercambiables?

Sí. Los sistemas Charpy, Izod y tracción por impacto pueden intercambiarse fácilmente.
