Fresadora CNC para muestras y cortadora de entallas

La fresadora CNC de Coesfeld es un sistema automático de tres ejes diseñado para fabricar y mecanizar probetas normalizadas para ensayos mecánicos. Funciona como fresadora para probetas y cortadora de entallas, compatible con normas ASTM, ISO y DIN para ensayos Charpy, Izod, tracción y flexión.

La fresadora CNC de Coesfeld es una solución automática de alta precisión diseñada para la fabricación y mecanizado de probetas normalizadas para ensayos mecánicos y de materiales. Combina funciones de fresadora para muestras y cortadora de entallas en un único equipo compacto, seguro y preparado para laboratorio e I+D.

Gracias a su control CNC de tres ejes y a su amplia biblioteca de archivos de mecanizado, permite producir probetas normalizadas según normas ASTM, ISO, DIN y EN con gran repetibilidad y mínima intervención manual. La máquina es adecuada para trabajar con plásticos técnicos, composites, aluminio, latón y madera, ofreciendo un proceso rápido, seguro y altamente configurable.

¿Qué es una fresadora CNC para probetas?

Como se menciona anteriormente, una fresadora CNC para muestras es una máquina automatizada utilizada para fabricar, mecanizar y preparar probetas destinadas a ensayos físicos y mecánicos.

Este tipo de equipo permite:

• Fresar probetas normalizadas.
• Realizar entallas Charpy e Izod.
• Cortar hombros y geometrías específicas.
• Taladrar, grabar y posicionar piezas.
• Repetir procesos con máxima precisión.

Esta fresadora incorpora control electrónico de ejes, software de gestión de mecanizados y posibilidad de ampliar funcionalidades mediante accesorios y módulos específicos.

Uno de los grandes beneficios de esta fresadora CNC es que combina dos funciones fundamentales en laboratorios de materiales:

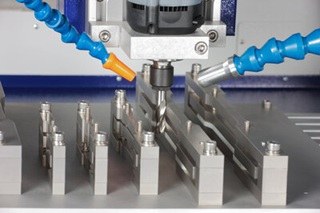

1) Fresadora para muestras

Permite mecanizar probetas normalizadas para:

• Ensayos de tracción.
• Ensayos de flexión.
• Ensayos de impacto.
• Ensayos térmicos.
• Ensayos de absorción y permeabilidad.

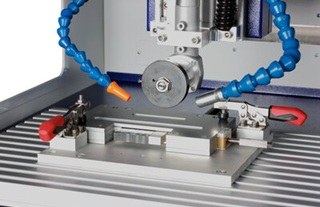

2) Cortadora de muescas

La máquina también puede funcionar como cortadora de muescas para realizar:

• Entallas Charpy.
• Entallas Izod.
• Muescas en V.
• Muescas en U.
• Entallado simple y doble.

El sistema admite hasta 30 probetas simultáneamente mediante cargador rotativo automático.

¿Qué compatibilidad normativa tiene?

La fresadora dispone de una amplia biblioteca de mecanizados preconfigurados para normas internacionales. Entre las principales normas compatibles destacan:

• ASTM D256 → Impacto Izod
• ASTM D6110 → Impacto Charpy
• ASTM D638 → Tracción
• ASTM D790 → Flexión
• ISO 179 → Impacto Charpy
• ISO 180 → Impacto Izod
• ISO 527 → Tracción en plásticos
• ISO 8256 → Impacto
• DIN 53435 → Ensayos mecánicos

*Nota: También es posible crear archivos de fresado personalizados para geometrías específicas o aplicaciones propias del cliente.

Materiales compatibles

La máquina está diseñada para trabajar con una gran variedad de materiales utilizados en laboratorios e industria:

• PE
• PA
• PC
• PMMA
• GFK
• CFK / CFRP
• Aluminio
• Latón
• Madera

*Otros materiales disponibles bajo consulta.

¿Cuáles son las ventajas de la fresadora CNC?

• Automatización del proceso: Reduce tiempos de preparación y minimiza errores humanos.
• Alta repetibilidad: Ideal para laboratorios que requieren resultados consistentes y trazables.
• Configuración flexible: Permite trabajar con fijaciones simples o múltiples para producción personalizada.
• Seguridad integrada: Incluye carcasa de seguridad conforme CE y sistema de bloqueo de protección.
• Biblioteca de mecanizados: Acceso rápido a archivos estándar ASTM, ISO y DIN listos para usar.
• Producción múltiple: Capacidad para mecanizar varias probetas en un único ciclo.

Datos técnicos principales

Software y control CNC

La selección y gestión de archivos de mecanizado se realiza desde un PC integrado mediante software CNC específico. La máquina permite trabajar tanto en modo CNC autónomo como en modo DNC conectado a ordenador.

Además, puede incorporar:

• Software CAD/CAM 2.5D
• Control de herramientas.
• Medición de longitud.
• Automatización de procesos.
• Integración de accesorios y sensores.

Preguntas frecuentes sobre la fresadora CNC de Coesfeld (FAQ)

¿Qué diferencia hay entre una fresadora CNC convencional y una fresadora CNC para muestras?

Una fresadora CNC convencional está orientada a mecanizado general industrial, mientras que una fresadora CNC para probetas está optimizada para fabricar muestras normalizadas con alta repetibilidad y precisión según estándares de laboratorio.

¿La fresadora CNC de Coesfeld puede fresar y entallar en la misma máquina?

Sí. La fresadora CNC de Coesfeld combina funciones de mecanizado y entallado en un único equipo, permitiendo producir probetas completas sin cambiar de sistema.

¿Es mejor una fresadora CNC específica para probetas que adaptar una CNC estándar?

Para laboratorios y control de calidad, sí. Una fresadora CNC específica para muestras ofrece mayor precisión, archivos normalizados preconfigurados, sistemas de fijación dedicados y mejor trazabilidad del proceso.

¿Qué mantenimiento requiere una fresadora CNC para probetas?

El mantenimiento incluye limpieza periódica, lubricación de ejes y revisión de elementos de fijación y refrigeración para asegurar precisión y durabilidad.
